modèle |
SPDB35-16/8x16 | ||
| Câblage Méthode de connexion |
Câblage des boulons | ||
| Méthode d'installation Montage |
Montage DIN 35 mm/montage à vis | ||
| Degré de protection Niveau de protection |
IP20 | ||
| Température de travail Température de travail |
-40 ° C ~ + 105 ° C | ||
|

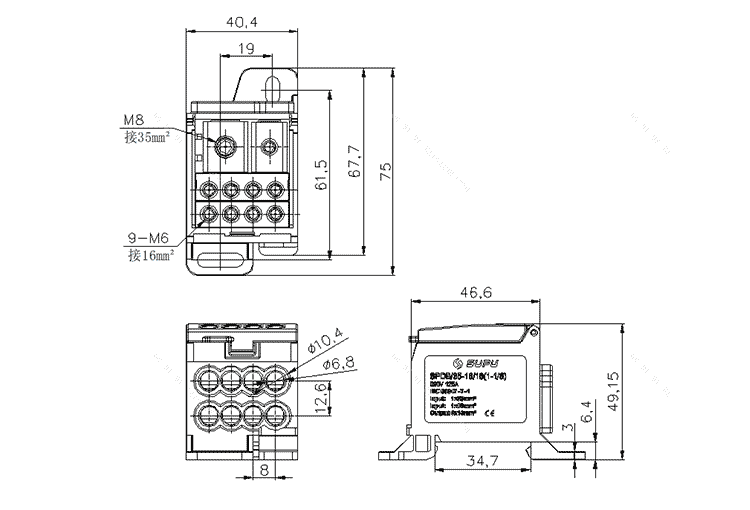

Largeur |
40.4 | ||
| 高度 Taille |
49.15 | ||
| profondeur Montage |
75 | ||
| Courant nominal courant nominal |
690A |
| 额定 电压 Tension |
125V |
| niveau de pollution Degré de pollution |
3 |
| Tension d'impulsion nominale Tension d'impulsion nominale |
2.5 |
| Courant de court-circuit (valeur crête) Courant de court-circuit |
30 |
| Courant de court-circuit> 1S Courant de court-circuit |
4.2 |
| A | B | C | |
| Nombre de points de câblage des bornes d'entrée Points de connexion des bornes |
1 |
1 |
/ |
| Section transversale du fil Section transversale du conducteur |
10-35 |
6-16 | / |
| Couple nominal (Nm) Couple nominal |
5 |
3 | / |
| Spécifications des vis à sertir Spécifications des vis |
M8 | M6 | / |
| Longueur de dénudage Longueur de dénudage |
14-15 | 9-12 | / |
| Taille de clé hexagonale Dimensions de la clé Allen |
SK-S 4.0 | SK-S 3.0 | / |
| A | B | C | |
| Nombre de points de connexion des bornes de sortie Points de connexion des bornes |
8 |
/ |
/ |
| Section transversale du fil Section transversale du conducteur |
2.5-16 |
/ | / |
| Couple nominal (Nm) Couple nominal |
3 |
/ | / |
| Spécifications des vis à sertir Spécifications des vis |
M6 | / | / |
| Longueur de dénudage Longueur de dénudage |
10-12 | / | / |
| Taille de clé hexagonale Dimensions de la clé Allen |
SK-S 3.0 | / | / |
| Matériaux d'isolation Matériau isolant |
PA66 |
| Groupe de matériaux d'isolation Groupe de matériaux d'isolation |
ⅰ |
| Grade ignifuge, conforme à UL94 Qualité ignifuge, conformité UL94 |
UL94V-0 |
| Matériau conducteur Matériel de contact |
Alliage de cuivre |
| Placage de surface du conducteur Caractéristiques de surface |
Sn, plaqué |
| Icône d'authentification Certificat |
 |
||
| Numéro de certificat UL N° de dossier UL |
|||
| Numéro de certificat VDE N° VDE |
|||
| Numéro de certificat TUV N° TÜV |
|||
